Материал опубликован в журнале «Арсенал Отечества» № 3(29) за 2017 г.

Александр Лосев

Быстрое развитие ракетно-космической техники в XX веке было обусловлено военно-стратегическими, политическими и, в определенной степени, идеологическими целями и интересами двух сверхдержав — СССР и США, а все государственные космические программы являлись продолжением их военных проектов, где главной задачей была необходимость обеспечить обороноспособность и стратегический паритет с вероятным противником. Стоимость создания техники и затраты на эксплуатацию тогда не имели принципиального значения. На создание ракет-носителей и космических аппаратов выделялись колоссальные ресурсы, а 108 минут полета Юрия Гагарина в 1961 году и телетрансляция Нила Армстронга и Базза Олдрина с поверхности Луны в 1969 году были не просто триумфами научно-технической мысли, они еще рассматривались как стратегические победы в битвах «Холодной войны».

Но после того как Советский Союз распался и выбыл из гонки за мировое лидерство, у его геополитических противников, прежде всего у США, исчезла необходимость реализовывать престижные, но крайне затратные космические проекты, чтобы доказывать всему миру превосходство западной экономической системы и идеологических концепций.
В 90-х годах основные политические задачи прошлых лет утратили актуальность, блоковое противостояние сменилось глобализацией, в мире возобладал прагматизм, поэтому большинство космических программ было свернуто или отложено, от масштабных проектов прошлого осталась, как наследие, только МКС. К тому же западная демократия поставила все дорогостоящие государственные программы в зависимость от электоральных циклов.
Поддержка избирателей, необходимая для получения или сохранения власти, заставляет политиков, парламенты и правительства склоняться к популизму и решать сиюминутные задачи, поэтому траты на исследования космоса сокращаются год от года.
Большинство фундаментальных открытий было сделано еще в первой половине ХХ века, а в наши дни наука и технологии достигли определенных пределов, к тому же во всем мире снизилась популярность научных знаний, и ухудшилось качество преподавания математики, физики и других естественных наук. Это и стало причиной застоя, в том числе и в космической сфере, последних двух десятилетий.
Но сейчас становится очевидным, что мир приближается к концу очередного технологического цикла, основанного на открытиях прошлого века. Поэтому любая держава, которая будет обладать принципиально новыми перспективными технологиями в момент смены глобального технологического уклада, автоматически обеспечит себе мировое лидерство как минимум на следующие пятьдесят лет.

Принципиальное устройство ЯРД с водородом в качестве рабочего тела

Это осознают и в Соединенных Штатах, где взят курс на возрождение американского величия во всех сферах деятельности, и в Китае, бросающем вызов американской гегемонии, и в Евросоюзе, который всеми силами пытается сохранить свой вес в глобальной экономике.
Там существует промышленная политика и всерьез занимаются развитием собственного научно-технического и производственного потенциала, а космическая сфера может стать наилучшим полигоном для отработки новых технологий и для доказательства или опровержения научных гипотез, способных заложить основу для создания принципиально иной более совершенной техники будущего.
И вполне естественно ожидать, что США будет первой страной, где возобновятся проекты исследования дальнего космоса с целью создания уникальных инновационных технологий как в области вооружений, транспорта и конструкционных материалов, так и в биомедицине и в сфере телекоммуникаций
Правда, ни даже Соединенным Штатам, успех на пути создания революционных технологий не гарантирован. Есть высокий риск оказаться в тупике, совершенствуя ракетные двигатели полувековой давности на основе химического топлива, как это делает компания SpaceX Илона Маска, или, создавая системы жизнеобеспечения длительного перелета похожие на те, что уже реализованы на МКС.
Может ли Россия, чья стагнация в космической сфере с каждым годом становится заметнее, совершить рывок в гонке за будущее технологическое лидерство, чтобы оставаться в клубе сверхдержав, а не в списке развивающихся стран?
Да, безусловно, Россия может, и более того, заметный шаг вперед уже сделан в ядерной энергетике и в технологиях ядерных ракетных двигателей, несмотря на хроническое недофинансирование космической отрасли.
Будущее космонавтики — это использование ядерной энергии. Чтобы понять, как связаны ядерные технологии и космос, необходимо рассмотреть основные принципы реактивного движения.
Итак, основные типы современных космических двигателей созданы на принципах химической энергетики. Это твердотопливные ускорители и жидкостные ракетные двигатели, в их камерах сгорания компоненты топлива (горючее и окислитель) вступая в экзотермическую физико-химическую реакцию горения, формируют реактивную струю, ежесекундно выбрасывающую из сопла двигателя тонны вещества. Кинетическая энергия рабочего тела струи преобразуется в реактивную силу, достаточную для движения ракеты. Удельный импульс (отношение создаваемой тяги к массе используемого топлива) таких химических двигателей зависит от компонентов топлива, давления и температуры в камере сгорания, а также от молекулярной массы газообразной смеси, выбрасываемой через сопло двигателя.
И чем выше температура вещества и давление внутри камеры сгорания, и чем ниже молекулярная масса газа, тем выше удельный импульс, а значит и эффективность двигателя. Удельный импульс — это количество движения, и его принято измерять в метрах в секунду, также как и скорость.
В химических двигателях наибольший удельный импульс дают топливные смеси кислород-водород и фтор-водород (4500–4700 м/с), но самыми популярными (и удобными в эксплуатации) стали ракетные двигатели, работающие на керосине и кислороде, например двигатели «Союзов» и ракет «Falcon» Маска, а также двигатели на несимметричном диметилгидразине (НДМГ) с окислителем в виде смеси тетраоксида азота и азотной кислоты (советский и российский «Протон», французский «Ариан», американский «Титан»). Их эффективность в 1.5 раза ниже, чем у двигателей на водородном топливе, но и импульса в 3000 м/с и мощности вполне достаточно, для того, чтобы было экономически выгодно выводить тонны полезной нагрузки на околоземные орбиты.
Но полеты к другим планетам требуют намного большего размера космических кораблей, чем все, что были созданы человечеством ранее, включая модульную МКС. В этих кораблях необходимо обеспечивать и длительное автономное существование экипажей, и определенный запас топлива и ресурс работы маршевых двигателей и двигателей для маневров и коррекции орбит, предусмотреть доставку космонавтов в специальном посадочном модуле на поверхность иной планеты, и возврат их на основной транспортный корабль, а затем и возвращение экспедиции на Землю.
Накопленные инженерно-технические знания и химическая энергетика двигателей позволяют вернуться на Луну и достигнуть Марса, поэтому велика вероятность, что в следующем десятилетии человечество побывает на Красной планете.
Если опираться только на имеющиеся космические технологии, то минимальная масса обитаемого модуля для пилотируемого полета к Марсу или к спутникам Юпитера и Сатурна составит примерно 90 тонн, что в 3 раза больше, чем лунные корабли начала 1970-х, а значит, ракеты-носители для их выведения на опорные орбиты для дальнейшего полета к Марсу будут намного превосходить «Сатурн-5» (стартовая масса 2965 тонн) лунного проекта «Аполлон» или советский носитель «Энергия» (стартовая масса 2400 тонн). Потребуется создать на орбите межпланетный комплекс массой до 500 тонн. Полет на межпланетном корабле с химическими ракетными двигателями потребует от 8 месяцев до 1 года времени только в одну сторону, потому что придется делать гравитационные маневры, используя для дополнительного разгона корабля силу притяжения планет, и колоссального запаса топлива.
Но используя химическую энергию ракетных двигателей дальше орбиты Марса или Венеры человечество не улетит. Нужны другие скорости полета космических кораблей и иная более мощная энергетика движения.

Современный проект ядерного ракетного двигателя Princeton Satellite Systems

Для освоения дальнего космоса необходимо значительно повысить тяговооруженность и эффективность ракетного двигателя, а значит увеличить его удельный импульс и ресурс работы. А для этого необходимо внутри камеры двигателя нагреть газ или вещество рабочего тела с низкой атомной массой до температур, в несколько раз превосходящих температуру химического горения традиционных топливных смесей, и сделать это можно с помощью ядерной реакции.
Если вместо обычной камеры сгорания внутрь ракетного двигателя поместить ядерный реактор, в активную зону которого будет подаваться вещество в жидком или газообразном виде, то оно, разогреваясь под большим давлением до нескольких тысяч градусов, начнет выбрасываться через канал сопла, создавая реактивную тягу. Удельный импульс такого ядерного реактивного двигателя будет в несколько раз больше, чем у обычного на химических компонентах, а значит многократно увеличится эффективность как самого двигателя, так и ракеты-носителя в целом. Окислитель для горения топлива при этом не потребуется, а в качестве вещества, создающего реактивную тягу, может быть использован легкий газ водород, мы же знаем, что чем меньше молекулярная масса газа, тем выше импульс, а это позволит намного уменьшить массу ракеты при лучших характеристиках мощности двигателя.
Ядерный двигатель будет лучше обычного, поскольку в зоне реактора легкий газ может нагреваться до температур, превышающих 9 тысяч градусов Кельвина, и струя такого перегретого газа обеспечит намного больший удельный импульс, чем могут дать обычные химические двигатели. Но это в теории.
Опасность даже не в том, что при старте ракеты-носителя с такой ядерной установкой может произойти радиоактивное загрязнение атмосферы и пространства вокруг пусковой площадки, основная проблема, что при высоких температурах может расплавиться сам двигатель вместе с космическим кораблем. Конструкторы и инженеры это понимают и уже несколько десятилетий пытаются найти подходящие решения.
У ядерных ракетных двигателей (ЯРД) есть уже своя история создания и эксплуатации в космосе. Первые разработки ядерных двигателей начались в середине 1950-х годов, то есть еще до полета человека в космос, и практически одновременно и в СССР и в США, а сама идея использовать ядерные реакторы для нагрева рабочего вещества в ракетном двигателе родилась вместе с первыми ректорами в середине 40-х годов, то есть больше 70 лет назад.
В нашей стране инициатором создания ЯРД стал ученый-теплофизик Виталий Михайлович Иевлев. В 1947 году он представил проект, который был поддержан С. П. Королевым, И. В. Курчатовым и М. В. Келдышем. Изначально планировалось использовать такие двигатели для крылатых ракет, а затем ставить и на баллистические ракеты. Разработкой занялись ведущие оборонные КБ Советского Союза, а также научно-исследовательские институты НИИТП, ЦИАМ, ИАЭ, ВНИИНМ.
Советский ядерный двигатель РД-0410 был собран в середине 60-х воронежском «Конструкторском бюро химавтоматики», где создавалось большинство жидкостных ракетных двигателей для космической техники.
В качестве рабочего тела в РД-0410 использовался водород, который в жидком виде проходил через «рубашку охлаждения», отводя лишнее тепло от стенок сопла и не давая ему расплавиться, а затем поступал в активную зону реактора, где нагревался до 3000К и выбрасывался через канал сопла, преобразуя, таким образом, тепловую энергию в кинетическую и создавая удельный импульс в 9100 м/с.
В США проект ЯРД был запущен в 1952 году, а первый действующий двигатель был создан в 1966 году и получил название NERVA (Nuclear Engine for Rocket Vehicle Application). В 60-х — 70-х годах Советский Союз и США старались не уступать друг другу.
Правда и наш РД-0410, и американский NERVA были твердофазными ЯРД, (ядерное топливо на основе карбидов урана находилось в реакторе в твердом состоянии), и их рабочая температура была в пределах 2300–3100К.
Чтобы увеличить температуру активной зоны без риска взрыва или расплавления стенок реактора, необходимо создать такие условия ядерной реакции, при которых топливо (уран) переходит в газообразное состояние или превращается в плазму и удерживается внутри реактора за счет сильного магнитного поля, не касаясь при этом стенок. А дальше водород, поступающий в активную зону реактора, «обтекает» находящийся в газовой фазе уран, и превращаясь в плазму, с очень высокой скоростью выбрасывается через канал сопла.
Этот тип двигателя получил название газофазного ЯРД. Температуры газообразного уранового топлива в таких ядерных двигателях могут находиться в диапазоне от 10 тысяч до 20 тысяч градусов Кельвина, а удельный импульс достигать 50000 м/с, что в 11 раз выше, чем у самых эффективных химических ракетных двигателей.
Создание и использование в космической технике газофазных ЯРД открытого и закрытого типов — это наиболее перспективное направление развития космических ракетных двигателей и именно то, что необходимо человечеству для освоения планет Солнечной системы и их спутников.
Первые исследования по проекту газофазного ЯРД начались в СССР в 1957 году в НИИ тепловых процессов (НИЦ имени М. В. Келдыша), а само решение о разработке ядерных космических энергоустановок на основе газофазных ядерных реакторов было принято в 1963 году академиком В. П. Глушко (НПО Энергомаш), а затем утверждено постановлением ЦК КПСС и Совета министров СССР.
Разработка газофазного ЯРД велась в Советском Союзе два десятилетия, но, к сожалению, так и не была завершена из-за недостаточного финансирования и необходимости дополнительных фундаментальных исследований в области термодинамики ядерного горючего и водородной плазмы, нейтронной физики и магнитной гидродинамики.
Советские ученые-ядерщики и инженеры-конструкторы столкнулись с рядом проблем, таких как достижение критичности и обеспечение устойчивости работы газофазного ядерного реактора, снижение потерь расплавленного урана при выбросе водорода, разогретого до нескольких тысяч градусов, теплозащита сопла и генератора магнитного поля, накопление продуктов деления урана, выбор химически стойких конструкционных материалов и пр.
А когда для советской программы «Марс-94» первого пилотируемого полета на Марс начала создаваться ракета-носитель «Энергия», проект ядерного двигателя был отложен на неопределенный срок. Советскому Союзу не хватило совсем немного времени, а главное политической воли и эффективности экономики, чтобы осуществить высадку наших космонавтов на планету Марс в 1994 году. Это было бы бесспорным достижением и доказательством нашего лидерства в высоких технологиях в течение следующих нескольких десятилетий. Но космос, как и многое другое, был предан последним руководством СССР. Историю уже не изменить, ушедших ученых и инженеров не вернуть, а утраченные знания не восстановить. Очень многое придется создавать заново.
Но космическая ядерная энергетика не ограничивается только сферой твердо- и газофазных ЯРД. Для создания нагретого потока вещества в реактивном двигателе можно использовать электрическую энергию. Эту идею первым высказал Константин Эдуардович Циолковский еще в 1903 году в своей работе «Исследование мировых пространств реактивными приборами».
А первый электротермический ракетный двигатель в СССР был создан в 1930-х годах Валентином Петровичем Глушко — будущим академиком АН СССР и руководителем НПО «Энергия».
Принципы работы электрические ракетных двигателей могут быть различными. Обычно их принято делить на четыре типа:

• электротермические (нагревные или электродуговые). В них газ нагревается до температур 1000–5000К и выбрасывается из сопла точно также как и в ЯРД.
• электростатические двигатели (коллоидные и ионные), в которых сначала происходит ионизация рабочего вещества, а затем положительные ионы (атомы, лишенные электронов) ускоряются в электростатическом поле и также выбрасываются через канал сопла, создавая реактивную тягу. К электростатическим относятся также и стационарные плазменные двигатели.
• магнитоплазменные и магнитодинамические ракетные двигатели. Там газовая плазма ускоряется за счет силы Ампера в пересекающихся перпендикулярно магнитном и электрическом полях.
• импульсные ракетные двигатели, в которых используется энергия газов, возникающих при испарении рабочего тела в электрическом разряде.

Плюсом этих электрических ракетных двигателей является низкий расход рабочего тела, КПД до 60% и высокая скорость потока частиц, что позволяет значительно сократить массу космического аппарата, но есть и минус — малая плотность тяги, а соответственно низкая мощность, а также дороговизна рабочего тела (инертные газы или пары щелочных металлов) для создания плазмы.
Все перечисленные типы электродвигателей реализованы на практике и многократно использовались в космосе и на советских и на американских аппаратах начиная с середины 60-х годов, но из-за своей малой мощности применялись в основном в качестве двигателей коррекции орбит.
С 1968 по 1988 годы в СССР была запущена целая серия спутников «Космос» с ядерными установками на борту. Типы реакторов носили названия: «Бук», «Топаз» и «Енисей».
Реактор проекта «Енисей» обладал тепловой мощностью до 135 кВт и электрической мощностью порядка 5 кВт. Теплоносителем являлся натрий-калиевый расплав. Этот проект был закрыт в 1996 году.
Для настоящего маршевого ракетного электродвигателя требуется очень мощный источник энергии. И лучшим источником энергии для таких космических двигателей является ядерный реактор.
Ядерная энергетика — одна из высокотехнологичных отраслей, где наша страна сохраняет лидирующие позиции. И принципиально новый ракетный двигатель в России уже создается и этот проект близок к успешному завершению в 2018 году. Летные испытания намечена на 2020 год.
И если газофазный ЯРД — это тема будущих десятилетий к которой предстоит вернуться после проведения фундаментальных исследований, то его сегодняшняя альтернатива — это ядерная энергодвигательная установка мегаваттного класса (ЯЭДУ), и она уже создается предприятиями Росатома и Роскосмоса с 2009 года.
В создании ядерного энергодвигателя и транспортно-энергетического модуля принимают участие НПО «Красная звезда», которое на сегодняшний день является единственным в мире разработчиком и изготовителем космических ядерных энергетических установок, а также Исследовательский центр им. М. В. Келдыша, НИКИЭТ им. Н. А. Доллежаля, «НИИ НПО «Луч», «Курчатовский институт», ИРМ, ФЭИ, НИИАР и НПО Машиностроения.
Ядерная энергодвигательная установка включает в себя высокотемпературный газоохлаждаемый ядерный реактор на быстрых нейтронах с системой турбомашинного преобразования тепловой энергии в электрическую, систему холодильников-излучателей для отвода избыточного тепла в космос, приборно-агрегатный отсек, блок маршевых плазменных или ионных электродвигателей и контейнер для размещения полезной нагрузки.
В энергодвигательной установке ядерный реактор служит источником электроэнергии для работы электрических плазменных двигателей, при этом газовый теплоноситель реактора, проходящий через активную зону, попадает в турбину электрогенератора и компрессора и возвращается обратно в реактор по замкнутому контуру, а не выбрасывается в пространство как в ЯРД, что делает конструкцию более надежной и безопасной, а значит пригодной для пилотируемой космонавтики.
Планируется, что ядерная энергодвигательная установка будет применяться для многоразового космического буксира для обеспечения доставки грузов при освоении Луны или создания многоцелевых орбитальных комплексов. Плюсом будет являться не только многоразовое использование элементов транспортной системы (чего пытается добиться Илон Маск в своих космических проектах SpaceX), но и возможность доставки в три раза большей массы грузов, чем на ракетах с химическими реактивными двигателями сопоставимой мощности за счет уменьшения стартовой массы транспортной системы. Особая конструкция установки делает ее безопасной для людей и окружающей среды на Земле.
В 2014 году на ОАО «Машиностроительный завод» в г. Электросталь был собран первый тепловыделяющий элемент (твэл) штатной конструкции для этой ядерной электродвигательной установки, а в 2016 проведены испытания имитатора корзины активной зоны реактора.
Сейчас (в 2017 году) ведутся работы по изготовлению элементов конструкции установки и тестирование узлов и агрегатов на макетах, а также автономные испытания систем турбомашинного преобразования энергии и прототипов энергоблоков. Завершение работ запланировано на конец следующего 2018 года, правда, с 2015 года начало накапливаться отставание от графика.
Итак, как только эта установка будет создана, Россия станет первой в мире страной обладающей ядерными космическими технологиями, которые лягут в основу не только будущих проектов освоения Солнечной системы, но и земной и внеземной энергетики. Космические ядерные энергетические установки можно будет использовать для создания систем дистанционной передачи электроэнергии на Землю или на космические модули с помощью электромагнитного излучения. И это тоже станет передовой технологией будущего, где наша страна будет иметь лидирующие позиции.
На основе разрабатываемых плазменных электродвигателей будут созданы мощные двигательные установки для дальних полетов человека в космос и в первую очередь для освоения Марса, достичь орбиты которого можно будет всего за 1,5 месяца, а не за год с лишним, как при использовании обычных химических реактивных двигателей.
А будущее всегда начинается с революции в энергетике. И никак иначе. Энергетика первична и именно величина энергопотребления влияет на технический прогресс, на обороноспособность и на качество жизни людей.

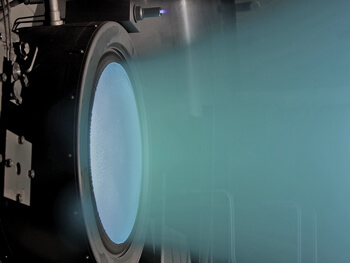

Экспериментальный плазменный ракетный двигатель NASA

Советский астрофизик Николай Кардашёв еще в 1964 году предложил шкалу развития цивилизаций. Согласно этой шкале уровень технологического развития цивилизаций зависит от количества энергии, которое население планеты использует для своих нужд. Так цивилизация I типа использует все доступные ресурсы, имеющиеся на планете; цивилизация II типа — получает энергию своей звезды, в системе которой находится; а цивилизация III типа пользуется доступной энергией своей галактики. Человечество пока не доросло до цивилизации I типа по этой шкале. Мы используем лишь 0.16% всего объема потенциального энергетического запаса планеты Земля. А значит, и России и всему миру есть куда расти, и эти ядерные технологии откроют нашей стране дорогу не только в космос, но и будущее экономическое процветание.
И, возможно, единственный вариант для России в научно-технической сфере — это совершить сейчас революционный прорыв в ядерных космических технологиях для того чтобы одним «прыжком» преодолеть многолетнее отставание от лидеров и оказаться сразу у истоков новой технологической революции в очередном цикле развития человеческой цивилизации. Такой уникальный шанс выпадает той или иной стране лишь один раз в несколько столетий.
К сожалению, Россия, не уделявшая в последние 25 лет должного внимания фундаментальным наукам и качеству высшего и среднего образования, рискует навсегда упустить этот шанс, если программа окажется свернутой, а на смену нынешним ученым и инженерам не придет новое поколение исследователей. Геополитические и технологические вызовы, с которыми столкнется Россия уже через 10–12 лет, будут очень серьезными, сопоставимыми с угрозами середины ХХ века. Чтобы сохранить суверенитет и целостность России в будущем уже сейчас необходимо срочно начинать подготовку специалистов, способных на эти вызовы отвечать и создавать что-то принципиально новое.
Есть лишь примерно 10 лет на то, чтобы превратить Россию в мировой интеллектуально-технологический центр, и без серьезного изменения качества образования это сделать невозможно. Для научно-технологического прорыва необходимо вернуть системе образования (и школьной и ВУЗовской) системность взглядов на картину мира, научную фундаментальность и мировоззренческую целостность.
А что касается нынешнего застоя в космической отрасли, то это не страшно. Физические принципы, на которых основаны современные космические технологии будут еще долго востребованы сектором обычных спутниковых услуг. Вспомним, что человечество использовало парус на протяжении 5.5 тысяч лет, а эпоха пара длилась почти 200 лет, и лишь в ХХ веке мир начал стремительно меняться, потому что произошла очередная научно-техническая революция, запустившая волну инноваций и смену технологических укладов, что в итоге изменило и мировую экономику и политику. Главное, оказаться у истоков этих изменений.
